1 染色與滲透試驗的基本原理

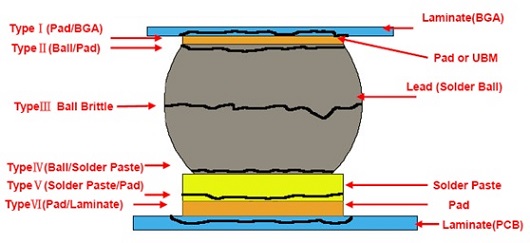

將焊點置于紅色墨水中，讓紅墨水滲入焊點的裂紋之中，干燥后將焊點強行分離，焊點一般會從薄弱的環節（裂紋處）開裂，因此通過染色與滲透試驗可以獲得焊點分離界面的信息與失效焊點分布的信息，這對焊點的質量評估以及失效原因分析非常有價值。
2 染色與滲透試驗過程描述
2.1 樣品準備
2.2 染色與滲透
2.3 烘烤

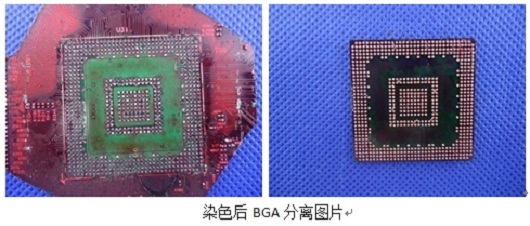

2.4 器件分離
2.5 檢查與記錄
3 試驗過程的質量控制
從以上試驗過程的描述可見，其實非常簡單，只要有一個顯微鏡以及簡單的工具就可
以完成。但是，仍需注意以下幾個方面：
3.1 取樣過程。取樣過程必須小心謹慎，避免受試樣品受到外來的機械應力的損傷，
如要輕拿輕放，不能使用剪刀等工具，一般要使用專用的切割取樣機，并且切割的位置要保
持與器件適當?shù)木嚯x。如果可以則盡量使用大的染色池，以免去切割取樣的麻煩。
3.2 染色液的選擇。染色液的選擇非常重要，應該選擇那些憎水性的染色穩定的滲透性強的紅墨水，而一般不能使用對那些含有易吸濕物質的普通紅墨水。

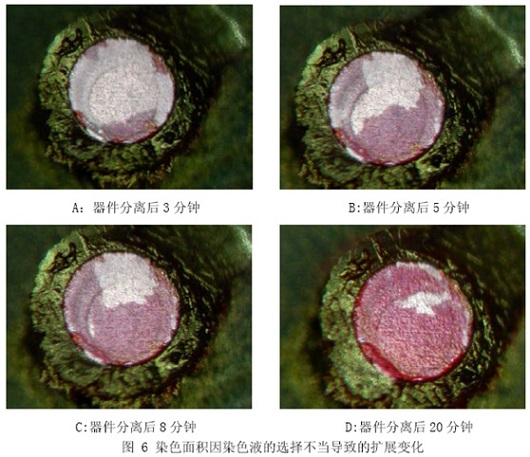

3.3 烘烤條件。由于有些器件焊點間距太細，且器件本身很大，導致表面干燥而內部的裂紋中的染色液不易干燥，如果不夠時間，常常出現分離器件后染色面積擴大的情況。

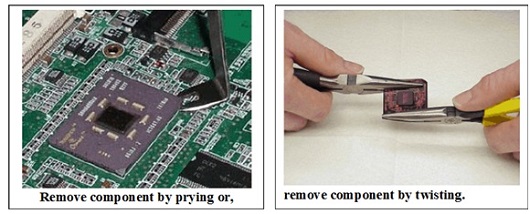

3.4 器件分離。該操作過程需要注意的是，必須確保器件的干燥與多余物的必要清理為前提，以免本來沒有染色的界面得到染色的結果。同時注意不要平推器件，盡量垂直分離器件，因為裂紋的界面可能由于分離不當導致界面擦傷而不清晰，影響結果的準確性。
4 結 論
染色與滲透試驗是一項操作簡單而非常有效的焊點質量分析技術，它的使用可以獲得
焊點質量的全面信息。但是，也需要關注測試過程中的每一個細節，特別是關鍵的取樣過程
與染色液的選取，這些關鍵環節如果處理不當，將會得到完全相反的結果。同時需要提醒的
是，該試驗方法是一種破壞性的手段，如果樣品的數量不夠則不宜盲目采用。
