在整機產品的安全試驗中，很重要的一個項目就是溫升測試，無論是正常條件下或是故障狀態下，我們都需要對整機產品的發熱進行測試，以保證產品在使用中不會出現過熱的情況產生灼傷危險或引起燃燒。下面是就淺談的一些溫升
測試中的問題。
以下分成四個部分來介紹，第一是實驗室的環境要素；第二是溫升測試的設備的選擇；第三是對溫升測試點的考慮以及布點中需要注意的一些問題；第四是測試完后數據的記錄。
第一點，實驗室的環境就是指試驗所需要滿足的溫度濕度等基本要求，有時需要特別的設備來達到這些要求。一般標準的前面部分都會有關于測試的要求，比如溫度，電壓和頻率的選擇，輸入的信號要求，總之結合標準、客戶要求和國家差異的要求先了解清楚現在測試樣品的環境條件，這是進行溫升測試的基本條件。

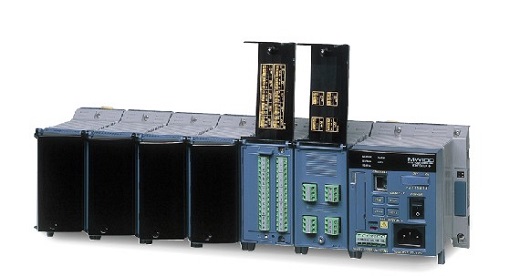

第二點，設備和工具的使用：溫度巡檢儀，細絲熱電偶，功率儀，測試角。溫度巡檢儀有些公司和電腦連在一起，系統控制（認證機構基本都用這個），有些是直接打點（工廠使用居多），這里需要注意的是功率儀是否滿足你測試產品的電流和功率，尤其是大功率和一些特殊的產品，主要是要注意量程是否符合。
在這里我們需要特別注意的是關于熱電偶的使用，熱電偶不一定都是細絲的，但是標準要求的是用細絲熱電偶，何謂細絲，標準有定義，直徑不超過0.3mm的，從這個角度看很多工廠的熱電偶都是不合格的，和22AWG的內部導線一樣粗。
第三點，關于溫升測試點的布置和考慮。一般標準中都會給出元器件的溫升限值，注意有些標準有表格，其限值是溫度不是溫升，要看清楚。一般來說什么部件需要布點呢？一，標準中的表格中提到的所有部件如出現在你的產品上都需要布，這是最起碼的；二，即使沒有出現在表格中但元器件本身有T-mark也需要布；三，在一些標準中涉及到其材料測試要參考溫升值的地方要布；四，為了節約測試時間，對于在后面進行故障測試時有溫度限制的一些元器件，如果前面三部分都沒有涉及的也要布，這樣可以減少一個重復的工作量。
另外，需要特別注意的幾點是，一，在布點時需要盡量保持產品的原樣性，說白了就是說盡量讓產品能在稍后的測試過程中保持其正常的工作狀態，包括產品的密閉性等等。二，用來確定邊壁，天花板和底板等一些表面溫升的熱電偶，要貼附在由銅或黃銅制成的涂黑的小圓片背面，小圓片的直徑為15mm，厚度為1mm，小圓片的前表面應與膠合板的表面平齊。三，布點的時候熱電偶是不可以扭曲的，應該是順著方向布在元件上，引線出來準備測試完畢后測熱態繞組，但測試前需先記錄好冷態的繞組和溫度。

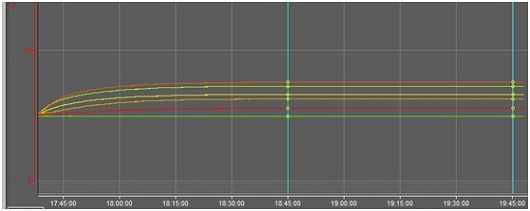

溫升測試數據曲線
第四點，測試完后數據的記錄。布完并固定好這些點，盡量恢復好整個產品，調好電壓，開儀器設備，測試，如果對測試電壓等有高低要求的，那么幾種狀態都要測，一般所有的開關都應保持在on的位置第四部分，測試完成后數據的記錄。對于測試中沒有特別說明的，一般都是做到產品穩定，所謂穩定的意思是一個小時內溫度上升不超過1℃就可以停止測試，當然是指所有的點；有些產品的測試時間有特殊要求，可能是做幾分鐘，也可能要求你做幾個循環，如果有時間限定的，那么產品斷電后不要馬上關溫度記錄儀，因?yàn)榭赡苡行c(diǎn)的溫度還會繼續上升，等到溫度自己跌下來后沒有什么變化再停止記錄儀的讀數。
