一、背景
電阻器（Resistor）在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。
端電壓與電流有確定函數關系，體現電能轉化為其他形式能力的二端器件，用字母R來表示，單位為歐姆Ω。實際器件如燈泡，電熱絲，電阻器等均可表示為電阻器元件。
電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分?jǐn)?shù)。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。
二、失效分析實驗

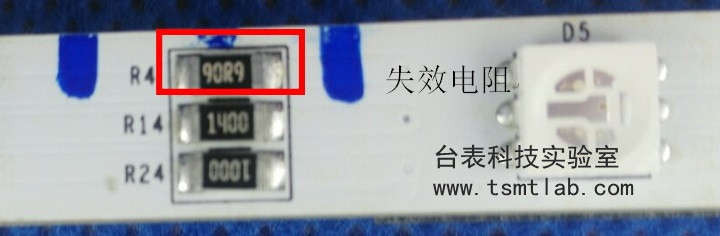

客戶反饋，LED藍光不亮，R4會影響到藍光發光，故送實驗室分析原因。實驗室拿到樣品對電阻進行外觀及x-ray等無損分析，沒有發現異常。再對現象進行確認，通電之后LED燈藍光不發光，使勁按壓R4，藍光會亮。

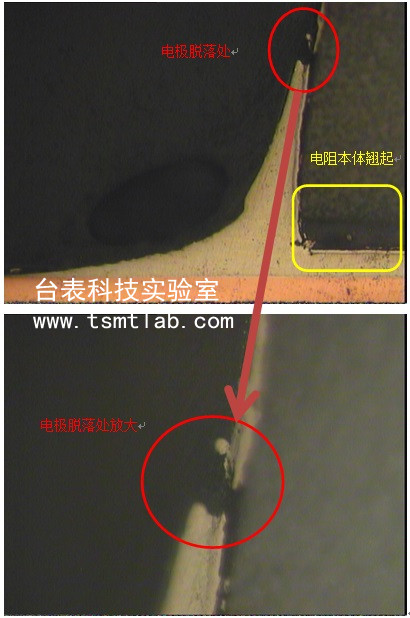

對樣品進行切割、灌膠、研磨，使用金相顯微鏡對已制成切片的電阻進行微觀切片觀察，微觀切片圖如下所示（紅色圈內為所要求觀察項）：

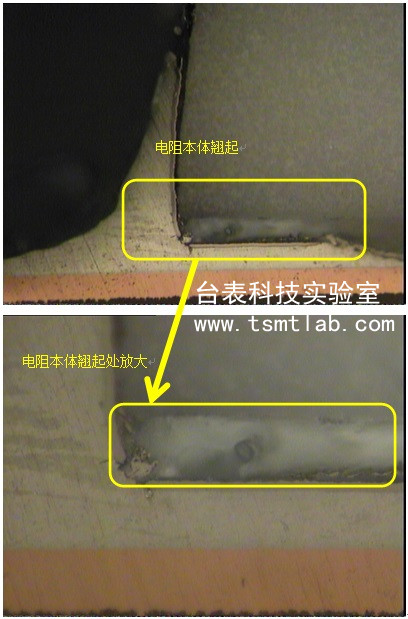

同時發現電阻本體有翹起現象（黃色框內），放大該部位后得到如下圖：
三、實驗結論
電極脫落導致電阻性能不穩定，易于接觸不良或直接斷路。電阻翹起的最大原因可能是受到外力作用，屬應力失效。
