銀遷移是指在存在直流電壓梯度的潮濕環境中，水分子滲入含銀導體表面電解形成氫離子和氫氧根離子。
H20→H++OH-
銀在電場及氫氧根離子的作用下，離解產生銀離子，并產生下列可逆反應：
在電場的作用下，銀離子從高電位向低電位遷移，并形成絮狀或枝蔓狀擴展，在高低電位相連的邊界上形成黑色氧化銀。通過著名的水滴試驗可以很清楚地觀察到銀遷移現象。水滴試驗十分簡單，在相距很近的含銀的導體間滴上水滴，同時加上直流偏置電壓就可以觀察到銀離子遷移現象。
銀離子的遷移會造成無電氣連接的導體間形成旁路，造成絕緣下降乃至短路。除導體組份中含銀外，導致銀遷移產生的因素還有：基板吸潮；相鄰近導體間存在直流電壓，導體間隔愈近，電壓愈高愈容易產生；偏置時間；環境濕度水平；存在離子或有沾污物吸附；表面涂覆物的特性等。
銀遷移造成旁路引起失效有以下特征：
在高濕存在偏壓的情況下產生；銀離子遷移發生后在導體間留下殘留物，在干燥后仍存在旁路電阻，但其伏-安特性是非線性的，同時具有不穩定和不可重復的特點。這與表面有導電離子沾污的情況相類似。
銀遷移是一個早已為業界所熟知的現象，是完全可預防的：在布局、布線設計時避免細間距相鄰導體間直流電位差過高；制造表面保護層避免水汽滲入含銀導體。對產品使用環境特別嚴酷的(如接近100%RH，85℃)可將整個電路板浸封或涂覆來進行保護。此外，焊接后清洗基板上助焊劑殘留物，亦可防止表面有導電離子沾污。
此前接到客戶反饋，PCBA上電阻發生短路，經過切片后進行SEM/EDS mapping掃描后很明顯的可以看到電阻表面有Ag存在，且使電阻兩端形成短路，具體圖片如下：

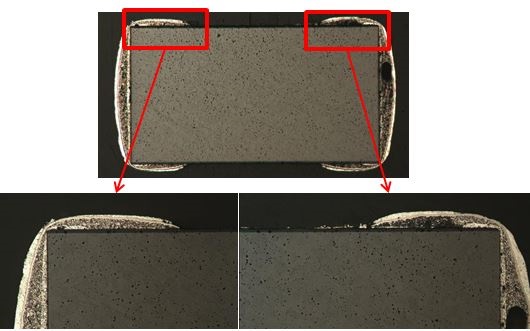

電子切片后圖片

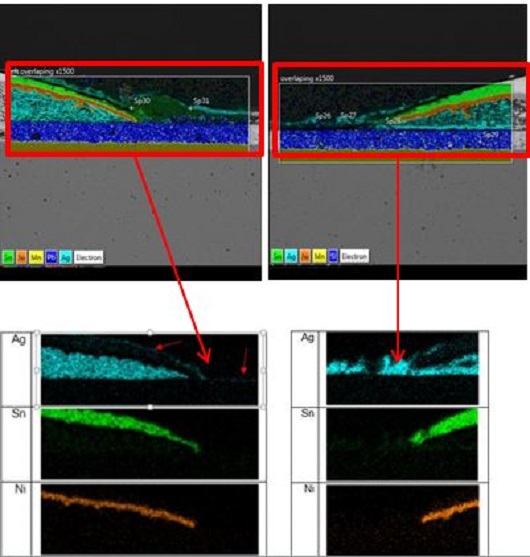

切片后進行Mapping掃描
